배선행렬 피규어 — 뇌의 구조와기능 1·2

CNM · 고은정 · 2026-09-15 강의 · 2026-09-24 피규어 완성

배선행렬 14줄을 다섯 장의 피규어로 그렸다. 한 장에 한 계열 — 실선은 대체 경로 없음, 점선은 side channel 존재. 전 장 2048×1152, gpt-image-2.5-sunburst, quality max.

전체 PDF 다운로드 (6쪽, 19.3MB) — 표지 + 피규어 5장

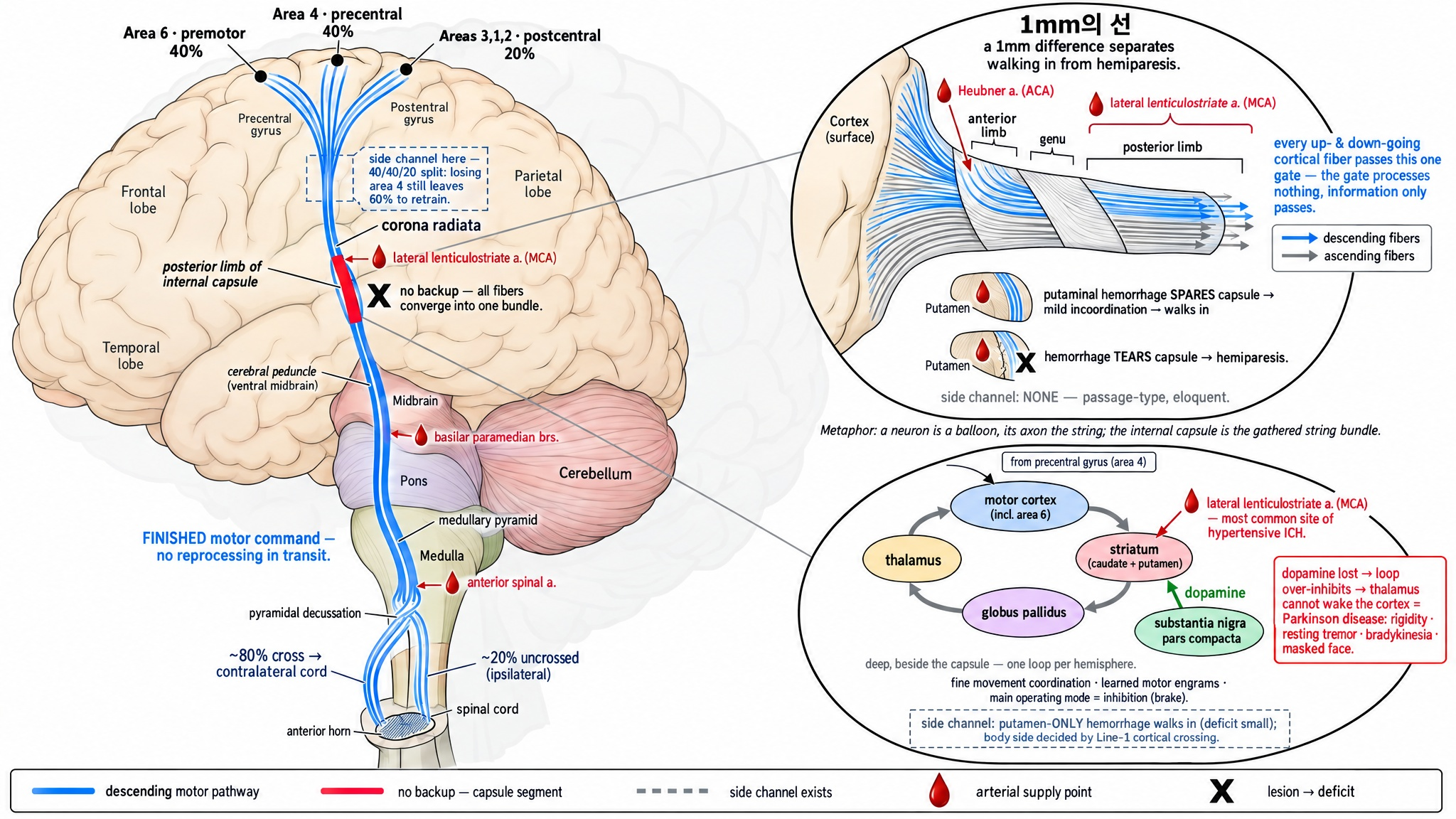

Figure 1 — 하행 운동

pyramidal tract 기원 분산 40/40/20, internal capsule 수렴 통로("1mm의 선"), 기저핵 inhibition 고리와 dopamine 입력. 피질 수준에는 side channel이 있으나 capsule에서는 대체 없음.

Figure 1: Descending Motor Wiring

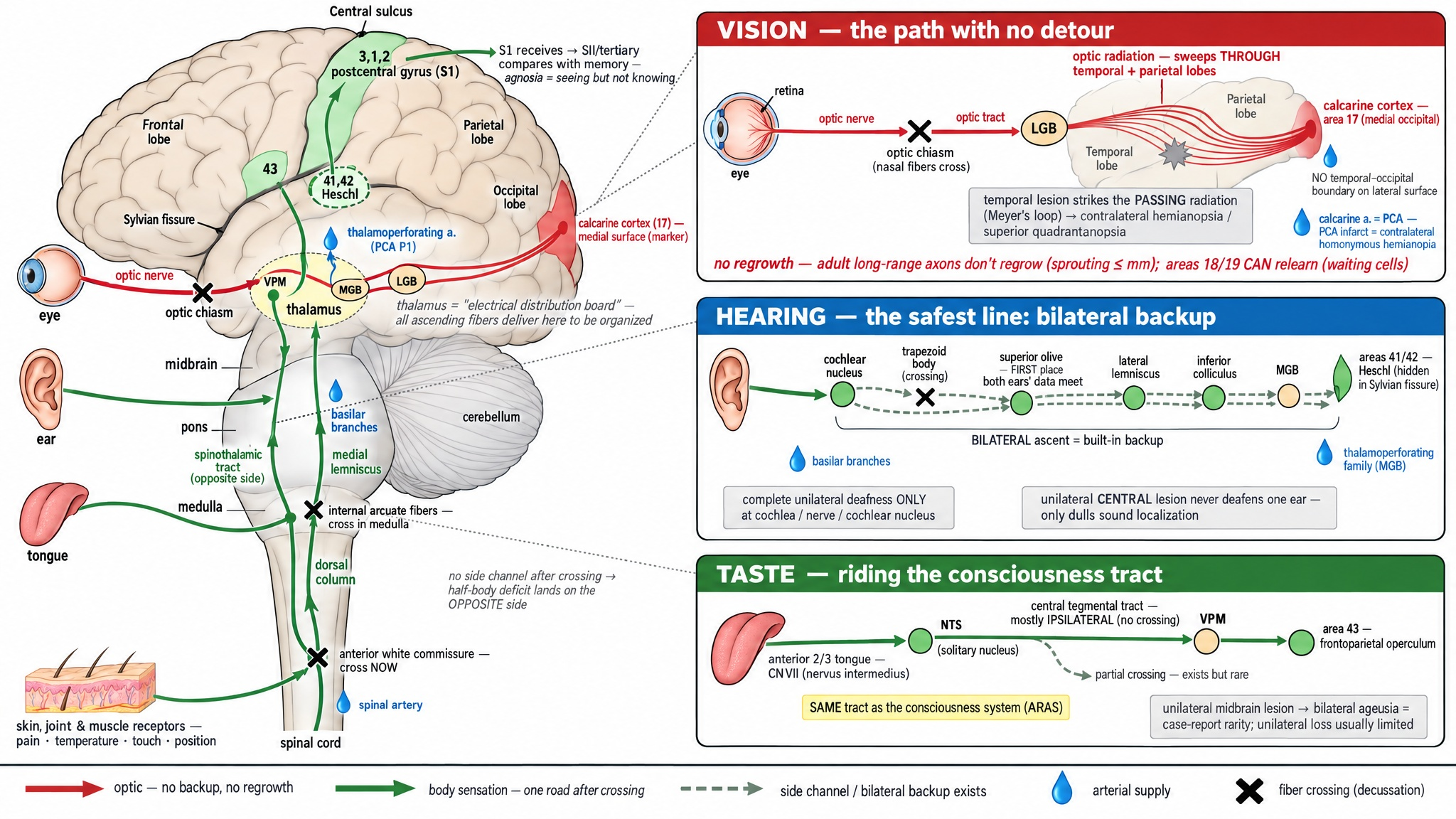

Figure 2 — 감각 상행

척수(통증)와 연수(고유감각)의 교차 시점 차이, 시각로의 temporal 경과, 청각의 양측 상행(중추 단층 병변으로는 한쪽 귀가 안 들리지 않음), 미각의 동측 central tegmental tract.

Figure 2: Ascending Sensory Wiring

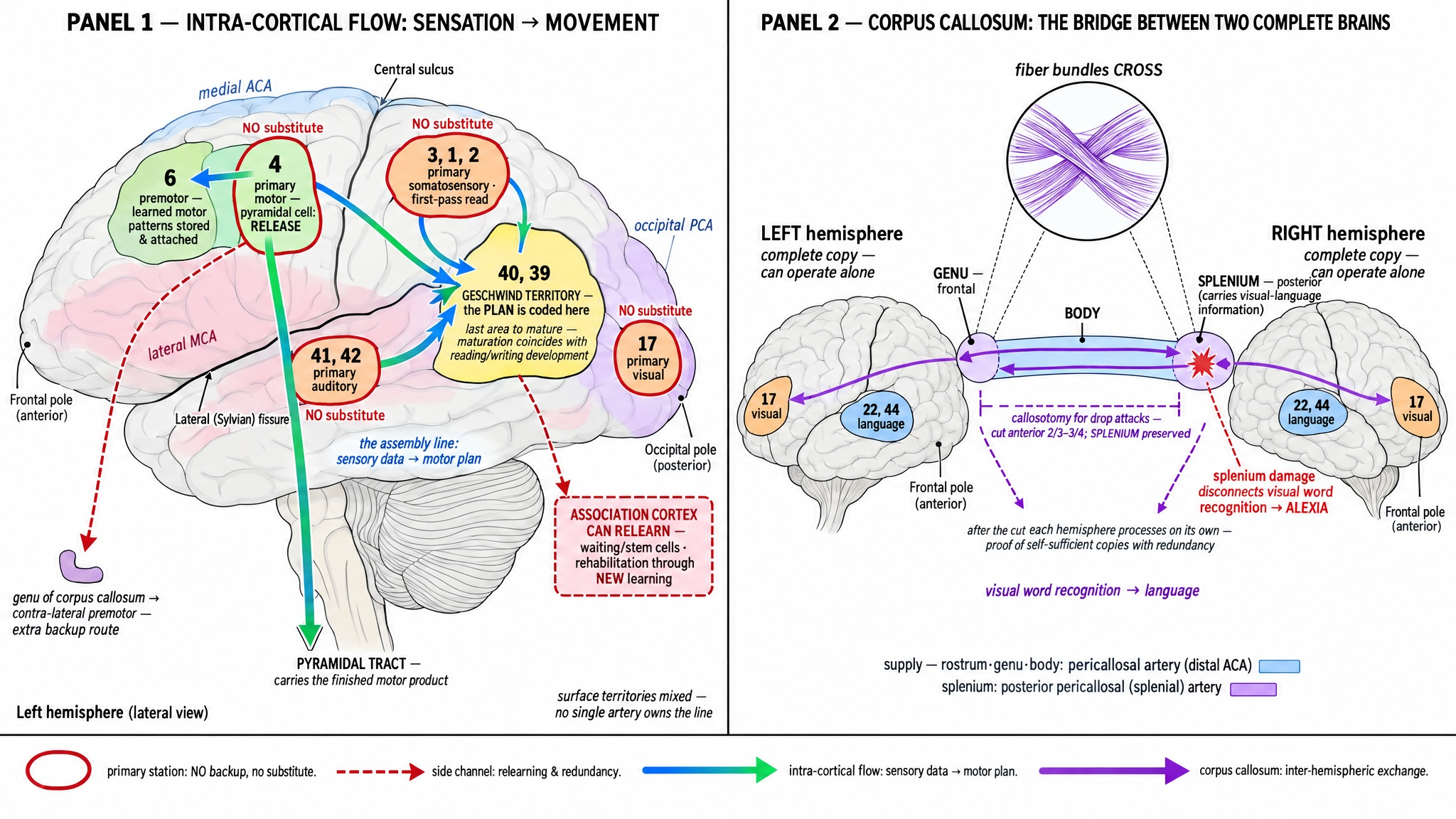

Figure 3 — 피질내·대측

primary sensory에서 tertiary(40,39) 코딩을 거쳐 premotor·primary motor로 이어지는 피질 내 흐름. corpus callosum의 genu(전두)와 splenium(후두·시각-언어) — 앞 2/3~3/4 절단 수술(callosotomy)이 존재하며 splenium은 보존.

Figure 3: Intra-cortical Flow and Corpus Callosum

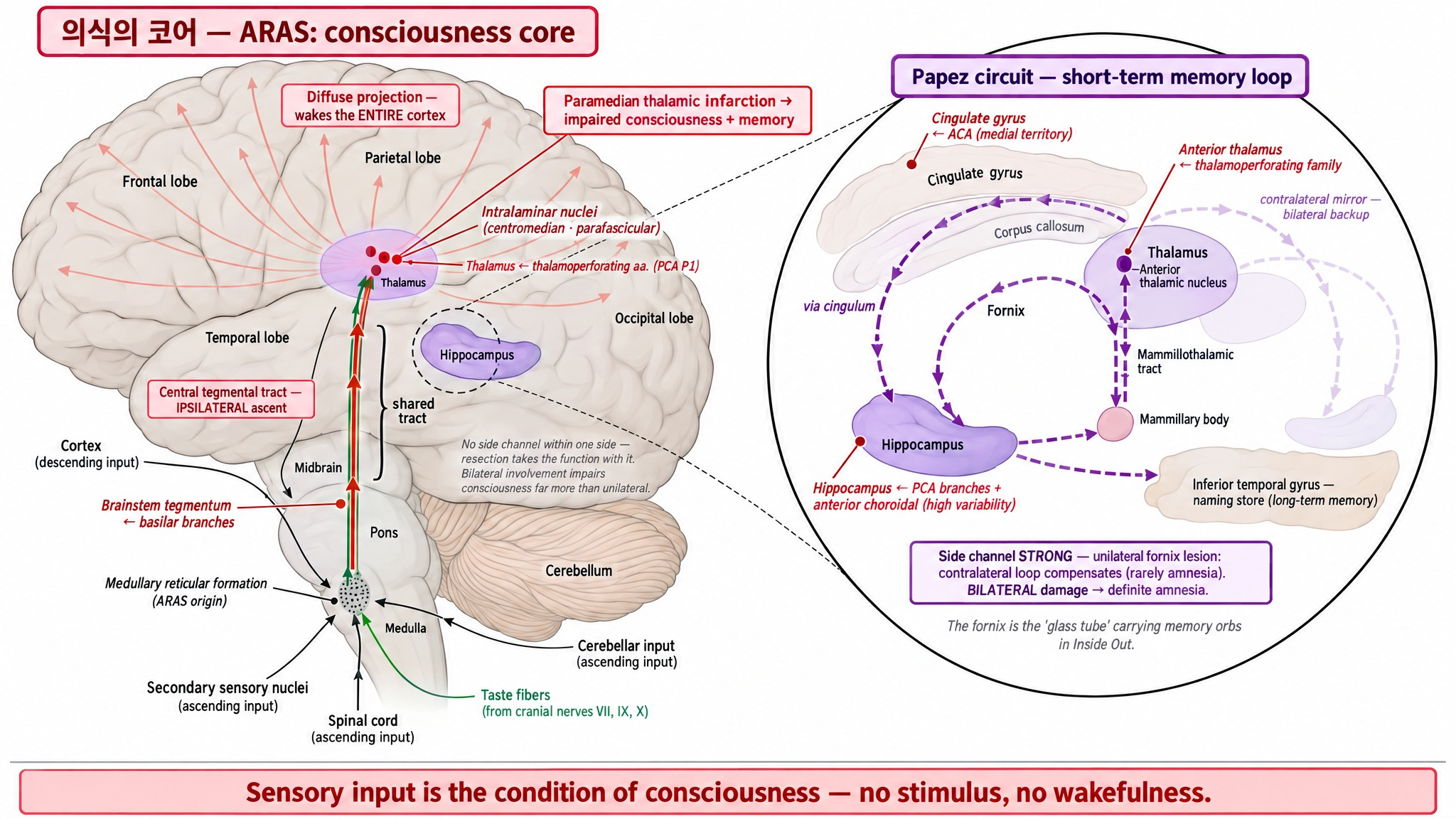

Figure 4 — 의식·기억

ARAS: medullary reticular formation → central tegmental tract(미각과 같은 길) → intralaminar nucleus("의식의 코어") → 전 피질. 대체 없음. Papez 회로: hippocampus → fornix → mammillary body → anterior thalamus → cingulate — 좌우 한 벌씩, 단층 병변은 반대측이 보상.

Figure 4: Consciousness and Memory Wiring

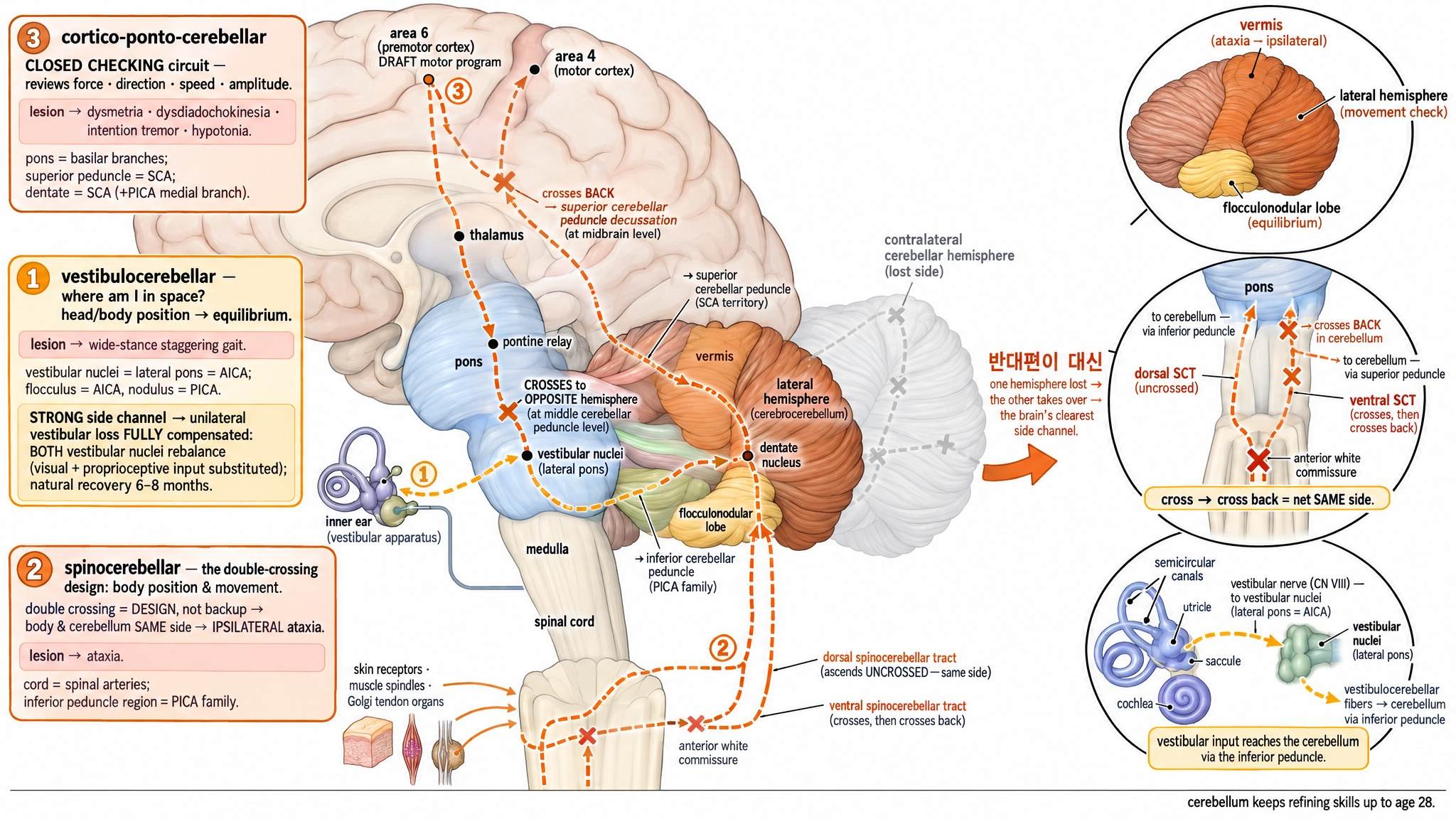

Figure 5 — 소뇌

전정소뇌로(equilibrium), 척수소뇌로의 이중 교차(몸과 같은 쪽 소뇌에 도착 — 소뇌 병변은 동측 ataxia), 피질-교뇌-소뇌 검수 회로. 한쪽 소뇌가 소실되면 반대편이 대신한다("반대편이 대신") — 뇌에서 가장 명확한 side channel.

Figure 5: Cerebellar Wiring

제작 체계

Golden Standard — 텍스트 GLM 5.3 Flash(planner + critic 3라운드, 지시서 8,000자 천장) × 이미지 gpt-image-2.5-sunburst(quality max, 2048×1152). 배선행렬 표 문서는 d/Xr6zg7ve에서.
